Cẩm nang mực và linh kiện giải thích đường đi của mực, chức năng từng cụm và dấu hiệu cần thay. Mực rẻ chưa chắc tạo chi phí thấp, còn cảnh báo tuổi thọ không đồng nghĩa linh kiện đã hỏng. Muốn quyết định đúng, bạn phải ghép mã vật tư, bộ đếm, bản test và điều kiện vận hành.

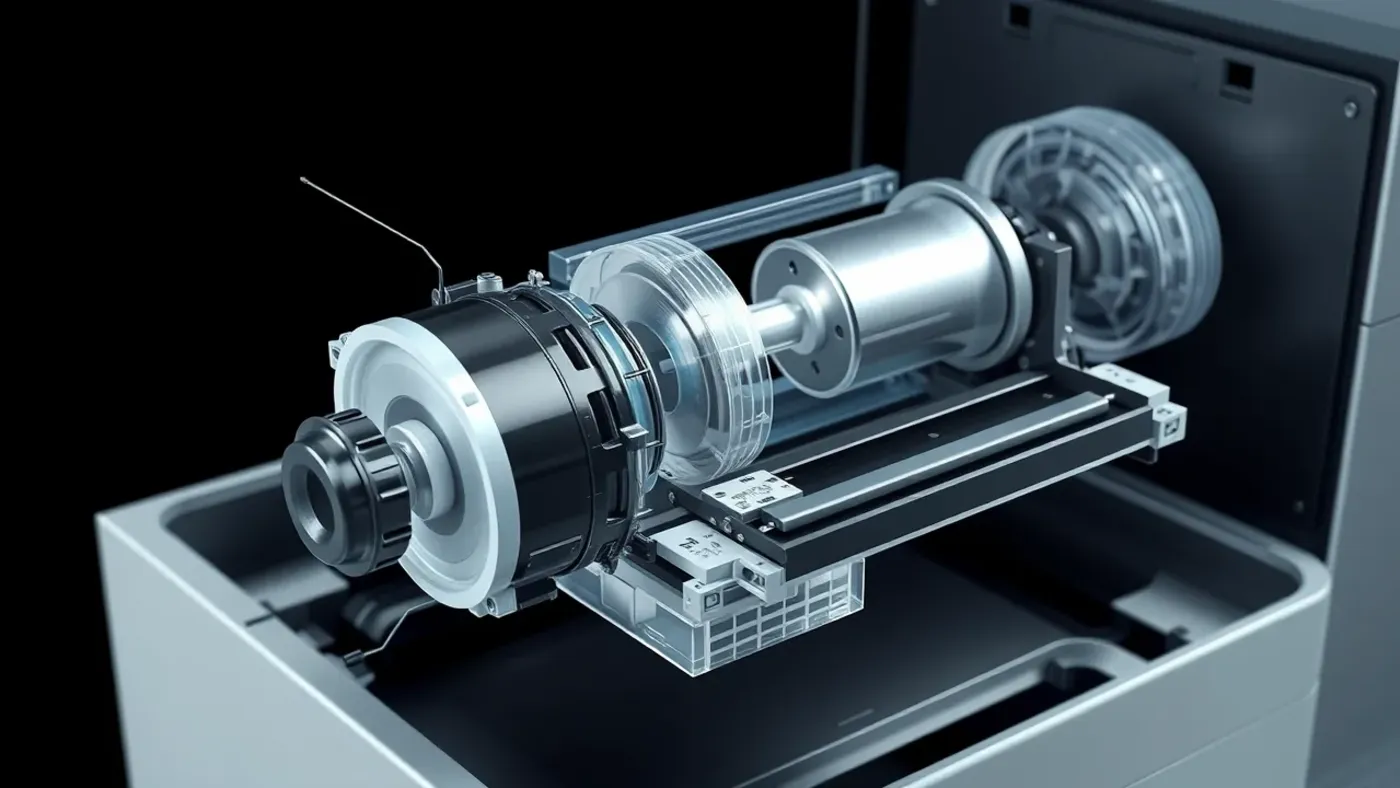

Cẩm nang mực và linh kiện gồm những cụm nào?
Máy laser tạo ảnh bằng điện tích thay vì ép mực trực tiếp từ hộp lên giấy. Tài liệu về quy trình in laser mô tả các bước nạp điện, ghi ảnh, hiện ảnh, truyền và sấy.
Mỗi bước phụ thuộc một nhóm vật tư khác nhau. Bản in bẩn không mặc nhiên do hộp mực, và giấy kẹt không phải lúc nào cũng do roller.
Mực toner và cụm cấp mực
Toner là bột gồm hạt nhựa, sắc tố và phụ gia kiểm soát điện tích. Máy đen trắng dùng K, còn máy màu phối bốn kênh C, M, Y và K.
Cartridge có thể chỉ chứa mực hoặc tích hợp drum, gạt và trục từ. Vì vậy hai hộp có hình dáng giống nhau chưa chắc cùng cấu tạo hay năng suất.
Độ phủ 5% thường được dùng khi công bố số trang. Một trang A4 toàn biểu đồ có thể tiêu hao gấp nhiều lần văn bản hành chính thưa.
Hopper giữ mực dự trữ, motor cấp đưa mực vào cụm hiện ảnh. Cảm biến nồng độ và thuật toán bù quyết định lượng mực được bổ sung.
Drum, developer và bộ phận làm sạch
Drum quang dẫn nhận ảnh tĩnh điện từ tia laser. Bề mặt drum rất nhạy với xước, dầu tay và ánh sáng mạnh kéo dài.
Developer, thường gọi là từ, mang toner đến drum. Tỷ lệ toner trong hỗn hợp lệch sẽ gây nền xám, chữ nhạt hoặc văng mực.
Gạt trống thu toner còn dư sau khi truyền ảnh. Gạt chai, sứt mép hoặc lắp sai tạo sọc thẳng theo chiều chạy giấy.
Hộp mực thải chứa phần toner không chuyển sang giấy. Đổ tràn làm bụi mực quay lại khoang máy và bám cảm biến.
Transfer, fuser và đường giấy
Roller transfer hoặc belt transfer kéo ảnh từ drum sang giấy. Máy màu thường ghép bốn lớp màu trên băng truyền trung gian.
Fuser dùng nhiệt và áp lực để nung chảy toner vào thớ giấy. Cụm này có thể gồm film sấy, lô ép, thermistor, thermostat và đèn nhiệt.
Pickup roller kéo tờ đầu, separation pad tách tờ, registration roller căn cạnh. Ba vị trí hao mòn tạo ba kiểu kẹt khác nhau.
| Cụm | Vai trò | Dấu hiệu đáng kiểm tra | Mốc tham khảo |
|---|---|---|---|
| Toner | Tạo phần tử màu | Nhạt đều, cảnh báo hết mực | 10.000 đến 40.000 trang |
| Drum | Giữ ảnh tĩnh điện | Lặp vết, sọc, nền xám | 80.000 đến 300.000 trang |
| Developer | Đưa toner tới drum | Mật độ dao động, hạt nền | 100.000 đến 600.000 trang |
| Transfer belt | Truyền ảnh màu | Lệch màu, vệt ngang | 150.000 đến 600.000 trang |
| Fuser | Cố định mực bằng nhiệt | Mực bong, nhăn, bóng bất thường | 200.000 đến 600.000 trang |
| Pickup roller | Kéo và tách giấy | Không lấy giấy, kéo nhiều tờ | 100.000 đến 300.000 lượt |
Các mốc trên chỉ dùng để lập kho dự phòng. Service manual của từng model và bản test thực tế mới quyết định thay cụm.

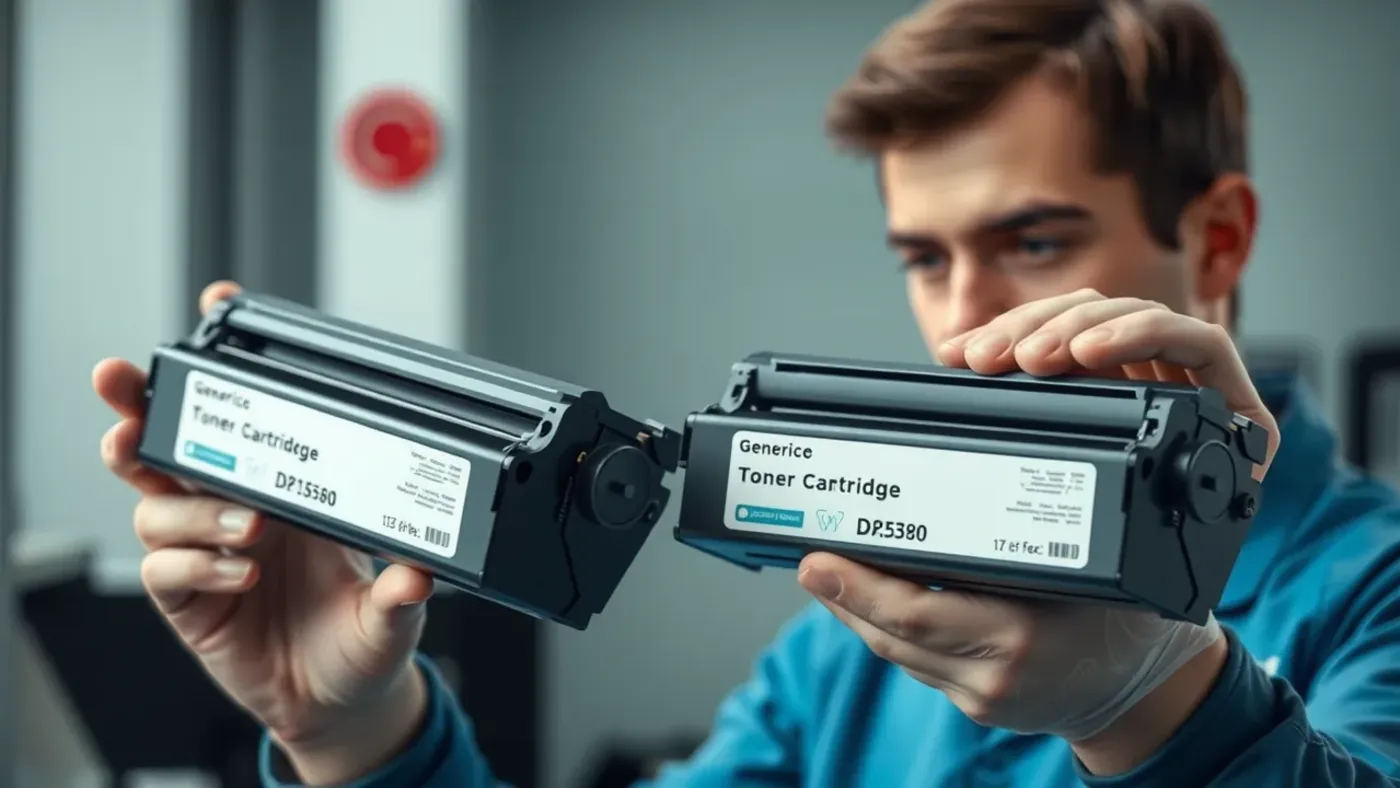

Phân biệt mực đúng mã, mực nạp và vật tư tương thích
Mã trên hộp phải khớp dòng máy, thị trường và phiên bản firmware. Chỉ một ký tự khác cũng có thể biểu thị chip, trọng lượng hoặc cửa cấp khác.
Hãy đối chiếu part number trên nhãn máy và danh mục vật tư. Không nên suy luận từ màu vỏ hoặc kích thước chai.
Mực nguyên hộp theo mã máy
Ưu điểm của hộp đúng mã là chip, bột và cơ cấu cấp được thiết kế đồng bộ. Bạn dễ theo dõi lô sản xuất và xử lý khi có bất thường.
Nhược điểm là chi phí đầu vào cao hơn nguồn nạp. Với sản lượng nhỏ, phần chênh thường đáng đổi lấy độ ổn định và ít thời gian ngừng.
Mực nạp cần kiểm soát điều gì
Bột nạp phải phù hợp nhiệt độ chảy, kích thước hạt và điện tích của engine. Mực dùng được trên một máy chưa chắc an toàn cho model khác.
Trước khi nạp, kỹ thuật viên cần hút sạch bột cũ bằng thiết bị chuyên dụng. Trộn hai loại toner có thể tạo vón, nền hoặc sai mật độ.
Chip chỉ báo trang không sửa được sai đặc tính bột. Thay chip giúp máy nhận hộp, nhưng không bảo đảm chất lượng ảnh.
Linh kiện chính hãng, OEM và tương thích
Chính hãng là vật tư mang mã của nhà sản xuất máy. OEM thường chỉ nhà sản xuất gốc, còn tương thích là linh kiện do bên khác chế tạo theo kích thước phù hợp.
Hãy yêu cầu part number, model áp dụng, lô sản xuất và điều kiện đổi lỗi. Cụm drum nên có nắp chắn sáng, chốt cố định và bao bì chống va đập.
Với thiết bị cũ, nguồn tương thích có thể hợp lý nếu chất lượng được kiểm chứng. Bạn cần thử halftone, nền đặc và 100 bản liên tục trước khi nhập số lượng.
Chọn và lưu kho vật tư theo chi phí thực
Giá mua chỉ là một dòng trong phép tính. Một hộp rẻ nhưng gây hai giờ ngừng máy có thể đắt hơn phần tiền tiết kiệm.
Nếu doanh nghiệp quản lý nhiều thiết bị, phần mềm quản lý tài sản của MONA gợi ý cách gắn lịch sử vật tư với từng mã tài sản. Tối thiểu, bảng theo dõi phải có model, counter, part number và ngày lắp.
Tính chi phí trên mỗi trang
| Phương án giả định | Giá vật tư | Trang đạt được | Tỷ lệ lỗi | Chi phí ước tính |
|---|---|---|---|---|
| Hộp A | 1.900.000 đồng | 25.000 | 0,3% | 76 đồng/trang |
| Hộp B | 1.350.000 đồng | 17.000 | 1,5% | 79 đồng/trang |
| Bột nạp C | 650.000 đồng | 10.000 | 3% | 65 đồng/trang trước công |
| Hộp D dung lượng cao | 2.700.000 đồng | 40.000 | 0,5% | 68 đồng/trang |
Con số giả định cho thấy giá hộp không tự nói lên hiệu quả. Hãy cộng công nạp, giấy hỏng, vệ sinh và thời gian nhân viên chờ máy.
Sản lượng thực cần đọc từ counter giữa hai lần thay. Đừng lấy số trên bao bì rồi coi là kết quả tại văn phòng.

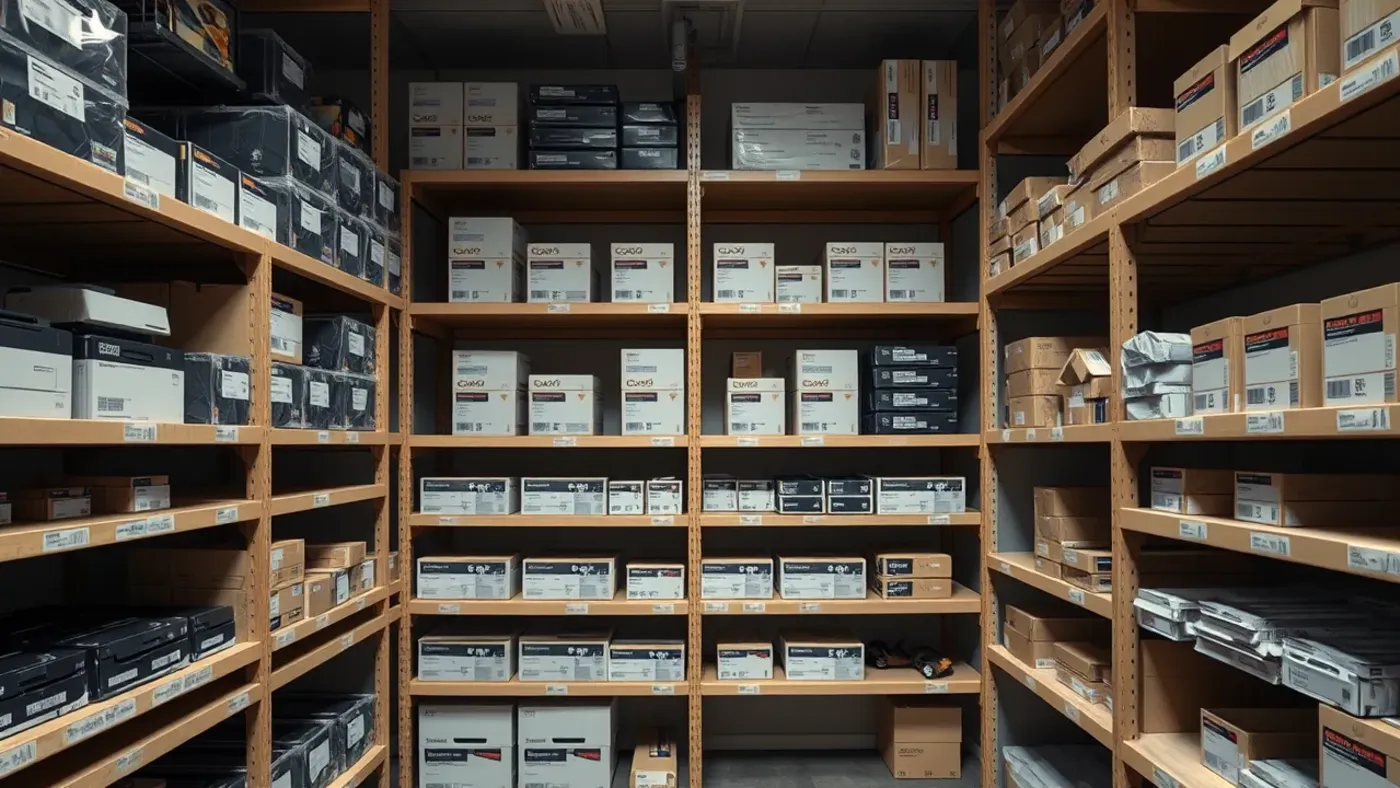

Thiết lập mức tồn kho
Máy quan trọng nên có một hộp mực dự phòng niêm phong. Linh kiện đắt như fuser chỉ cần dự trữ khi thời gian đặt hàng dài hoặc model đã cũ.
Mức đặt lại có thể tính bằng mức dùng trung bình nhân thời gian giao, cộng dự phòng. Ví dụ, mỗi tháng dùng hai hộp và giao trong nửa tháng, ngưỡng đặt lại nên trên một hộp.
Áp dụng FIFO, tức nhập trước dùng trước. Nhãn kệ cần ghi mã, model, ngày nhận và tình trạng niêm phong.
Điều kiện bảo quản
- Giữ hộp mực nằm đúng chiều chỉ dẫn, tránh nguồn nhiệt và nắng trực tiếp.
- Không mở túi drum trước khi chuẩn bị lắp.
- Đặt vật tư trên kệ, không để sát nền ẩm.
- Giữ nắp bảo vệ, chốt vận chuyển và hộp gốc để đổi lỗi.
- Tách toner mới, toner thu hồi và bình mực thải.
- Ghi nhận lô hàng nếu nhiều máy đồng thời phát sinh nền hoặc vệt.
Toner là bụi mịn và không nên xử lý bằng máy hút bụi gia dụng. Loại máy đó có thể phát tán hạt hoặc hỏng motor do bột lọt qua lọc.
Chẩn đoán lỗi trước khi thay linh kiện
Một bản test nên gồm chữ nhỏ, vùng xám 25%, mảng đặc và thang màu. In từ khay khác giúp tách lỗi đường giấy khỏi lỗi tạo ảnh.
Hãy đánh dấu khoảng lặp giữa hai vết giống nhau. Chu vi linh kiện quay thường cho manh mối về drum, lô sấy hoặc roller.
Lỗi ảnh và hướng kiểm tra
| Hiện tượng | Nguyên nhân khả dĩ | Thử nghiệm phân biệt |
|---|---|---|
| Nhạt cả trang | Thiếu toner, bias sai, kính laser bẩn | In internal test và kiểm tra mức mực |
| Sọc trắng dọc | Cửa cấp nghẹt hoặc laser bị che | Tháo hộp, kiểm tra khe và vệ sinh quang |
| Vệt lặp đều | Drum hoặc lô sấy có điểm hỏng | Đo khoảng lặp và đối chiếu chu vi cụm |
| Mực bong | Nhiệt sấy thấp hoặc giấy quá dày | Chọn đúng media rồi in lại |
| Lệch một màu | Registration hoặc transfer sai | Chạy cân chỉnh màu và kiểm tra belt |
| Nền hạt li ti | Developer yếu hoặc toner sai điện tích | Đo mật độ, xem lịch thay từ và loại mực |
Đừng thay đồng thời nhiều cụm khi chưa xác định lỗi. Bạn sẽ mất khả năng biết bộ phận nào thực sự gây ra hiện tượng.
Lỗi kéo giấy và cách xử lý
- Không lấy tờ: thử giấy khô, lau pickup roller rồi kiểm tra lực lò xo.
- Kéo hai tờ: xòe giấy, chỉnh thanh chặn và xem separation pad.
- Kẹt trước cụm sấy: kiểm tra registration, cò giấy và mép giấy cong.
- Kẹt khi đảo mặt: làm sạch duplex roller, thử giấy 80 gsm và xem cổng đảo.
- Nhăn sau sấy: chọn đúng thớ giấy, kiểm tra lô ép và móng tách.
Mỗi lỗi cần ghi khay, khổ, định lượng và số trang đã chạy. Dữ liệu này giúp kỹ thuật viên tái hiện lỗi thay vì chỉ nghe mô tả “máy hay kẹt”.
Khi nào phải dừng máy
Hãy dừng khi có mùi khét, tiếng cạ kim loại, khói hoặc mực tràn lớn. Rút nguồn sau khi tắt đúng trình tự, rồi tránh chạm vùng có nhãn nhiệt.
Bột rơi ít có thể được cô lập bằng giấy sạch. Không dùng khí nén vì luồng khí đẩy toner vào board, quạt và cảm biến quang.
Muốn hiểu cách máy dùng các cụm này, khung chọn và vận hành máy photocopy theo tải đi từ chu trình ảnh đến chi phí trang. Với sự cố, quy trình khoanh vùng lỗi và lập lịch bảo trì giúp xác định việc nào người dùng được phép làm. Nếu đang thuê thiết bị, hướng dẫn đối chiếu vật tư trong hợp đồng thuê làm rõ phần đã gồm trong đơn giá.
Bài trong chuyên mục
Nhóm bài dưới đây mở rộng từ vật tư sang dữ liệu và quy trình số của doanh nghiệp.
- Khái niệm chuyển đổi số và cách phân biệt với số hóa: bài xây nền thuật ngữ, chỉ số và lộ trình triển khai thực tế.
- Bộ chỉ số đo mức trưởng thành số của doanh nghiệp lớn: hướng dẫn đọc sáu trụ cột, chấm điểm và chọn dự án ưu tiên.
- Lý do doanh nghiệp cần thay đổi quy trình dựa trên dữ liệu: phân tích động lực thị trường, vận hành và trải nghiệm khách hàng.
Một cẩm nang mực và linh kiện có giá trị khi giúp bạn thay đúng thứ cần thay. Counter, bản test và nhật ký lỗi luôn đáng tin hơn suy đoán từ một cảnh báo đơn lẻ.
Câu hỏi thường gặp
Có thể dùng chung mực cho hai model cùng hãng không?
Chỉ dùng khi tài liệu vật tư liệt kê rõ cả hai model cho cùng part number. Toner có thể khác nhiệt độ chảy, điện tích, chip và cơ cấu cấp. Hộp vừa khe chưa chứng minh bột bên trong tương thích với cụm từ và lô sấy.
Cảnh báo drum có phải thay ngay không?
Không phải mọi cảnh báo đều yêu cầu dừng máy tức thì. Hãy in mẫu, xem nền, sọc và bộ đếm tuổi thọ. Nếu chất lượng ổn, kỹ thuật viên có thể lên lịch thay trong kỳ bảo trì gần, nhưng không nên reset nhiều lần để kéo dài vô hạn.
Tại sao hộp mực mới vẫn báo hết?
Nguyên nhân thường là chip sai mã, tiếp điểm bẩn, cơ cấu khóa chưa mở hoặc motor cấp chưa đưa mực xuống. Kiểm tra niêm phong và part number trước. Không xoay bánh răng cưỡng bức vì thao tác này có thể làm gãy chốt hộp.
Mực thải có đổ lại vào hộp mực mới được không?
Không nên. Toner thải đã lẫn xơ giấy, bụi, phụ gia và hạt mất điện tích. Đổ lại làm tăng nền, xước drum và nghẹt đường cấp. Hãy chứa trong bình kín rồi chuyển cho đơn vị thu gom phù hợp.
Lưu hộp mực bao lâu thì còn dùng được?
Hãy theo hạn và điều kiện do nhà sản xuất ghi trên bao bì. Thực tế lưu kho phụ thuộc nhiệt, ẩm và độ kín. Trước khi lắp hộp cũ, kiểm tra vón bột, rò niêm phong và biến dạng vỏ; không dùng nếu hộp từng bị ngập hoặc nung nóng.
