Konica Minolta IC-602 là bộ điều khiển hình ảnh tích hợp cho một số hệ thống bizhub PRESS dòng C1060 và C1070. Thiết bị nhận lệnh, xử lý RIP, quản lý hàng đợi và hỗ trợ cân chỉnh màu. Khi đánh giá một bộ đã qua sử dụng, bạn cần kiểm tra đúng mã, cấu hình, license và khả năng giao tiếp với engine.
Konica Minolta IC-602 là gì và dùng cho máy nào?
IC-602 nằm trong thân máy in thay vì dùng thùng server rời. Kiểu tích hợp tiết kiệm diện tích và cho phép thao tác từ bảng điều khiển của hệ thống in.
Tài liệu cũ gắn mã A5A90Y1 với bộ IC-602. Mã trên nhãn vẫn phải được đối chiếu theo serial, thị trường và catalog phụ tùng trước khi thay.
Vai trò của image controller
File PDF, PostScript hoặc dữ liệu từ driver chưa đi thẳng đến giấy. Controller phải diễn giải trang, raster hóa và tạo dữ liệu điểm ảnh cho engine.
Quá trình raster image processing thường được gọi là RIP. File nhiều transparency, vector, font hoặc ảnh độ phân giải cao cần nhiều RAM và thời gian xử lý hơn.
Controller còn giữ job đã RIP trên ổ cứng. Khi in lại 500 tờ, hệ thống không phải xử lý toàn bộ file từ đầu.
Job ticket chứa khổ giấy, số bản, duplex, profile và tùy chọn hoàn thiện. Sai ticket có thể khiến job dừng dù engine không hỏng.
Danh sách máy cần đối chiếu
| Dòng máy | Tình trạng thường gặp | Điểm phải xác minh |
|---|---|---|
| bizhub PRESS C1060 | Được nêu trong cấu hình IC-602 | Firmware engine và controller |
| bizhub PRESS C1060L | Biến thể cùng họ C1060 | Mã phụ kiện theo thị trường |
| bizhub PRESS C1070 | Được nêu trong tài liệu dòng sản phẩm | License, option và kết nối |
| bizhub PRESS C1070P | Phiên bản printer, không copier | Driver và workflow đầu vào |
| AccurioPress C2060/C2070 | Một số máy cũ được rao kèm IC-602 | Không suy luận; kiểm tra service manual |
Không nên mua chỉ vì tên máy nằm cùng một họ. Board, cáp, firmware và bộ option có thể khác giữa khu vực hoặc thời điểm sản xuất.
Trang Konica Minolta toàn cầu là điểm bắt đầu để tìm cổng quốc gia và tài liệu đúng thị trường. Với máy ngừng kinh doanh, catalog lưu tại đơn vị bảo trì cũng rất quan trọng.

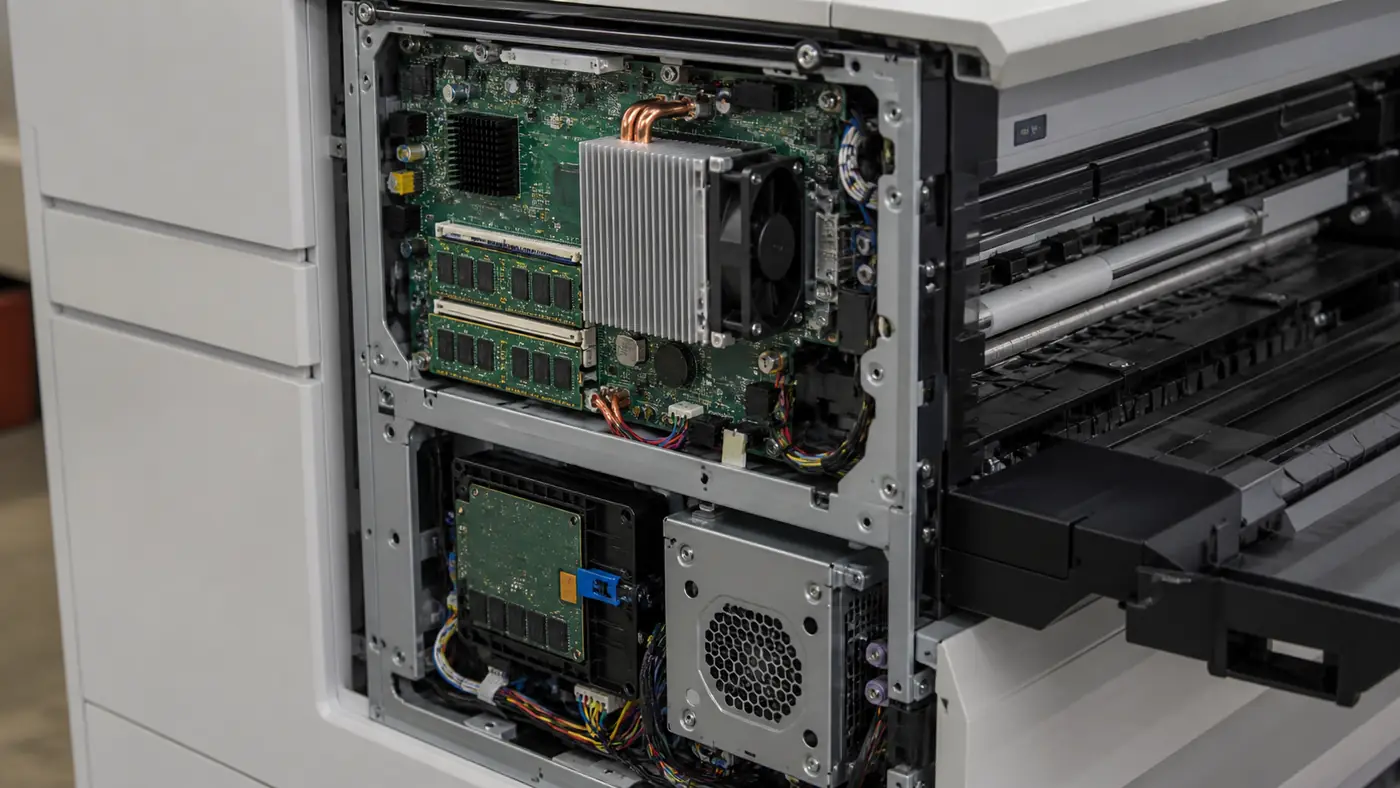

Cấu hình phần cứng và định dạng xử lý
Cấu hình được công bố cho IC-602 gồm bộ xử lý Intel Core i5, RAM tối đa 14 GB và dung lượng đĩa tối đa 2.000 GB. Đây là mức của hệ thống cũ, không nên so trực tiếp với PC theo chỉ số đời CPU.
Hiệu suất phụ thuộc firmware, dung lượng trống, loại file và trạng thái engine. Một ổ đĩa gần đầy có thể làm lưu job hoặc gọi lại job chậm rõ rệt.
Bảng thông số cần ghi khi kiểm tra
| Hạng mục | Thông tin tham khảo | Cách xác minh tại máy |
|---|---|---|
| Kiểu lắp | Tích hợp trong hệ thống in | Mở trang cấu hình thiết bị |
| CPU | Intel Core i5 | Đọc configuration page |
| RAM | Tối đa 14 GB | So installed memory với catalog |
| Lưu trữ | Tối đa 2.000 GB | Xem tổng dung lượng và phần còn trống |
| APPE | 2.6, tùy chọn | Kiểm tra license và UK-207 |
| 1.3 đến 1.7 | In bộ file kiểm thử đã preflight | |
| PDF/X | X-1a, X-3, X-4 | Kiểm tra transparency và profile |
| PDF/VT | PDF/VT-1 khi option hỗ trợ | Thử job dữ liệu biến đổi |
APPE là Adobe PDF Print Engine. Bài cũ nêu APPE 2.6 là option, vì vậy không được mặc định mọi bộ IC-602 đều đã kích hoạt.
UK-207 được nhắc như option liên quan APPE cho dòng này. Khi xem máy, hãy yêu cầu trang license thay vì tin vào biểu tượng phần mềm.
Đọc cấu hình theo công việc
Văn phòng in PDF đơn giản cần độ ổn định và gọi job nhanh. Xưởng in thương mại quan tâm thêm transparency, overprint, spot color và profile đầu ra.
File PDF/X-1a thường đã flatten transparency và dùng CMYK hoặc spot color. PDF/X-4 giữ transparency sống, nên pipeline RIP và preflight phải được kiểm thử kỹ hơn.
PDF/VT phục vụ dữ liệu biến đổi, như mỗi trang có tên hoặc mã khác. Năng suất thực tế phụ thuộc thiết kế file, cache và cách phần mềm tạo job.
Bộ công cụ màu và quản lý hàng đợi
IC-602 đi cùng các tiện ích Color Centro và Job Centro. Hai công cụ giải quyết hai việc khác nhau: màu sắc và quản trị tác vụ.
Color Centro dùng để làm gì?
Color Centro hỗ trợ quản lý profile, spot color, calibration, tone curve và alternative color. Người vận hành cần phân biệt hiệu chỉnh máy với chỉnh file thiết kế.
Calibration đưa phản hồi màu của engine về trạng thái mục tiêu. Profile mô tả cách chuyển màu từ không gian nguồn sang tổ hợp mực và giấy cụ thể.
Device Link Profile nối trực tiếp hai không gian màu theo quy tắc đã định. Nó hữu ích khi muốn giữ kênh K hoặc kiểm soát tổng lượng mực.
Exact Color Calibration được dùng để đo thang xám và dữ liệu màu phục vụ ổn định. Kết quả vẫn phụ thuộc thiết bị đo, giấy, nhiệt độ và tình trạng cụm ảnh.
Job Centro quản lý phần nào?
Job Centro cho phép xem hàng đợi, đổi job ticket và gọi lại tác vụ đã lưu. Người dùng cũng có thể thao tác một số chức năng tại bảng điều khiển máy.
Khi job giữ trạng thái chờ, hãy kiểm tra paper profile, khay, khổ và finishing trước. Nhiều lỗi “không in” thực ra là xung đột ticket.
Job đã RIP giúp in lặp nhanh hơn. Tuy vậy, bạn phải có quy tắc xóa dữ liệu khách hàng và giới hạn dung lượng lưu.
Quy trình cân chỉnh ngắn
- Ổn định nhiệt độ phòng, giấy và engine trước khi đo.
- Chọn đúng paper profile cùng định lượng đang chạy.
- In chart ở trạng thái không có lỗi drum hoặc developer.
- Đo chart bằng thiết bị được phần mềm hỗ trợ.
- Lưu kết quả với tên quy ước và ngày hiệu chỉnh.
- In control strip để kiểm tra trước job quan trọng.
Không dùng tone curve để che lỗi cơ khí. Nếu cyan bị sọc do drum, bù đường cong chỉ làm vùng còn lại sai thêm.
Checklist kiểm tra IC-602 đã qua sử dụng
Một lần kiểm tra nên bắt đầu khi máy nguội và kết thúc sau job dài. Cách này cho thấy cả quá trình khởi động, RIP, in ổn định và gọi lại dữ liệu.
Kiểm tra nhận dạng và phần cứng
- Nhãn: chụp part number, serial và tình trạng tem trên cụm.
- Cấu hình: in configuration page để đọc CPU, RAM, disk và version.
- Ổ đĩa: xem dung lượng trống, lỗi lưu job và tiếng bất thường khi khởi động.
- Kết nối: kiểm tra cáp, cổng mạng, địa chỉ IP và giao tiếp với engine.
- Thời gian: đồng bộ ngày giờ để log và chứng thư không bị sai.
- Quạt: nghe tiếng cạ, kiểm tra bụi và luồng thoát nhiệt.
Không mở sâu board khi chưa có tài liệu và quy trình chống tĩnh điện. Chụp trạng thái đầu nối trước khi tháo giúp tránh cắm nhầm.
Kiểm tra phần mềm và license
- Ghi firmware của engine, controller và bảng điều khiển.
- Mở Color Centro cùng Job Centro trên máy tính thử nghiệm.
- Xác minh APPE, profile và tùy chọn đang kích hoạt.
- Thử driver trên hệ điều hành sẽ dùng tại xưởng.
- Xuất danh sách profile trước khi thay ổ hoặc nâng firmware.
- Kiểm tra tài khoản quản trị và đổi mật khẩu bàn giao.
Driver cũ có thể cài được nhưng thiếu ký số hoặc không hiện finishing. Hãy thử đúng máy trạm sản xuất, không chỉ máy tính của bên bán.
Bộ file kiểm thử nên có
| File | Mục tiêu | Dấu hiệu cần xem |
|---|---|---|
| PDF/X-1a, 20 trang | RIP cơ bản | Font, overprint, tốc độ |
| PDF/X-4 có transparency | Kiểm tra APPE | Viền, bóng, lớp trong suốt |
| Ảnh RGB 300 ppi | Chuyển màu nguồn | Da người, vùng tối, gradient |
| Spot color | Thử thư viện màu | Tên màu và giá trị thay thế |
| Variable data 500 trang | Thử PDF/VT | Cache, thứ tự và dữ liệu cá nhân |
| Job gọi lại ba lần | Thử lưu trữ | Thời gian gọi và tính nhất quán |
Bộ file phải do bạn kiểm soát và biết trước kết quả. Không dùng file khách hàng có dữ liệu nhạy cảm để thử trên thiết bị chưa xóa sạch.
Lỗi thường gặp và hướng khoanh vùng
Khi controller lỗi, engine vẫn có thể báo sẵn sàng nhưng không nhận job. Ngược lại, controller hoạt động bình thường vẫn bị dừng vì giấy hoặc cụm in.
Job treo ở processing
Nguyên nhân có thể là PDF lỗi, font nhúng thiếu, transparency phức tạp hoặc dung lượng đĩa thấp. Thử preflight, in từng khoảng trang và chuyển sang PDF/X phù hợp.
Nếu mọi file đều treo, kiểm tra dịch vụ RIP, log và giao tiếp engine. Đừng nâng firmware giữa ca sản xuất khi chưa có bản sao cấu hình.
Màu đổi giữa hai lần in
Hãy kiểm tra paper profile, lần calibration, nhiệt độ máy và lô giấy. Job gọi lại chỉ giữ dữ liệu RIP; trạng thái cơ khí vẫn thay đổi theo môi trường.
In control strip cùng job giúp phân biệt sai file với drift của engine. Drum, developer và transfer belt cần ổn trước khi chỉnh profile.
Không kết nối được Color Centro
Kiểm tra IP, subnet, firewall và phiên bản tiện ích. Máy tính có thể ping controller nhưng ứng dụng vẫn bị chặn cổng hoặc không tương thích version.
Tạo một máy trạm chuẩn, lưu bộ cài và ghi cấu hình mạng. Khi thay PC, bạn có điểm đối chiếu thay vì thử nhiều phiên bản ngẫu nhiên.
Ổ lưu trữ gần đầy
Xóa job theo chính sách và sao lưu profile trước. Không xóa file hệ thống bằng cách gắn ổ vào PC, vì cấu trúc phân vùng và quyền có thể bị phá.
Về cấu tạo hệ thống in, cẩm nang chọn máy photocopy theo tải và đường giấy đặt controller trong toàn chu trình. Bài hướng dẫn nhận biết cụm ảnh và vật tư hao mòn giúp loại trừ lỗi màu từ engine. Khi cần theo dõi sự cố, quy trình ghi log và khoanh vùng lỗi thiết bị đưa ra mốc kiểm tra an toàn. Với khâu chuẩn bị file, nguyên tắc tạo dữ liệu số có cấu trúc giải thích định dạng và kiểm soát đầu vào.
Tham khảo các case website kỹ thuật tại MONA Media cũng cho thấy một nguyên tắc tương tự: thông tin phiên bản phải đi cùng ngữ cảnh. Với IC-602, hãy lưu cấu hình, license, profile và bộ file test trong biên bản bàn giao.
Konica Minolta IC-602 vẫn hữu ích nếu đúng máy, đúng option và còn ổn định. Giá trị của bộ điều khiển không nằm ở nhãn phần cứng đơn lẻ. Nó nằm ở khả năng xử lý file lặp lại, giữ màu và phối hợp trơn tru với engine.
Câu hỏi thường gặp
IC-602 có phải Fiery không?
Không. IC-602 là bộ điều khiển tích hợp do Konica Minolta phát triển cho hệ thống tương ứng. Fiery là một dòng controller khác với hệ sinh thái phần mềm và license riêng. Hai bên có thể cùng nhận PDF, nhưng giao diện, profile và quy trình quản lý job khác nhau.
Mọi IC-602 đều có APPE 2.6 không?
Không nên mặc định. APPE 2.6 được nêu là tùy chọn, liên quan đến option UK-207 trong tài liệu dòng máy. Hãy xem trang license và thử PDF/X-4 có transparency. Biểu tượng ứng dụng hoặc lời mô tả của người bán không đủ để xác nhận.
IC-602 có dùng được với AccurioPress C2070 không?
Một số nguồn thiết bị cũ có ghép tên này, nhưng khả năng tương thích phải được xác minh theo serial, firmware và catalog kỹ thuật. Không mua chỉ vì đầu cáp vừa. Hãy yêu cầu kỹ thuật viên in configuration page và chạy test trên đúng engine dự kiến.
Cần sao lưu gì trước khi thay ổ lưu trữ?
Hãy xuất profile, calibration, spot color, tone curve, cấu hình mạng và danh sách license có thể khôi phục. Ghi phiên bản firmware, tiện ích và driver. Job khách hàng chỉ sao lưu khi được phép, có thời hạn lưu và kênh bảo mật phù hợp.
Vì sao file PDF nhỏ vẫn RIP lâu?
Dung lượng file không phản ánh độ phức tạp. Một PDF vài MB có thể chứa hàng nghìn vector, transparency lồng nhau hoặc font lỗi. Preflight, flatten bản thử và in từng trang giúp tìm đối tượng gây chậm trước khi nghi phần cứng.
